รายละเอียดสินค้า:
|
| ความกว้างของกล่อง: | 130mm-1100mm | คุณภาพกระดาษที่ใช้ได้: | กระดาษแข็งสีขาว (350-800 แกรม), กระดาษลูกฟูกเคลือบ E และ F |
|---|---|---|---|
| ความเร็วเครื่องกล: | 450 ม./นาที | สี: | ปรับแต่ง |
| แสงสูง: | เครื่องพับและติดกาวกล่อง 28KW,เครื่องพับติดกาวแบบ Multi Groove Belt,เครื่องพับและติดกาวกล่อง PLC |
||

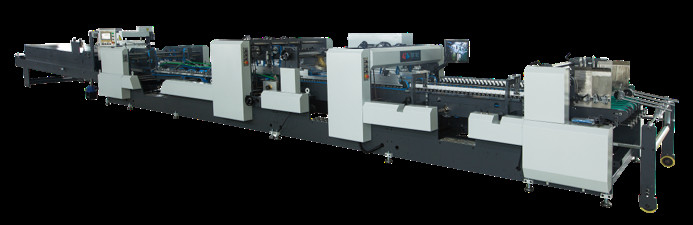

เครื่องทากาวโฟลเดอร์อัตโนมัติความเร็วสูง
JH-1100-PCW
เครื่องทากาวโฟลเดอร์กระดาษแข็งอัตโนมัติ JH-1100
1. บทนำ
▪เครื่องนี้ใช้โครงสร้างการส่งผ่านสายพานแบบหลายร่อง เสียงรบกวนต่ำ การทำงานที่มั่นคง และการบำรุงรักษาง่าย
▪มอเตอร์ของเครื่องนี้ใช้การควบคุมอินเวอร์เตอร์ การควบคุมความเร็วอัตโนมัติ การประหยัดพลังงานที่เสถียร
▪การดำเนินการใช้การปรับแกนฟันด้านเดียวซึ่งง่ายและสะดวก (การปรับอัตโนมัติด้วยมอเตอร์เป็นตัวเลือก)
▪เอาต์พุตกระดาษใช้สายพานหนาหลายเส้นที่ติดตั้งมอเตอร์สั่นสะเทือนเพื่อให้แน่ใจว่าป้อนกระดาษได้อย่างต่อเนื่อง แม่นยำ อัตโนมัติ
▪แผ่นสายพานส่วนบนแบบแบ่งส่วนรวมกับการออกแบบพิเศษสามารถปรับได้ตามความต้องการของผลิตภัณฑ์โดยไม่ต้องปรับความตึงของสายพาน
▪การออกแบบโครงสร้างบอร์ดสายพานด้านบนแบบพิเศษสามารถปกป้องไดรฟ์แบบยืดหยุ่นได้อย่างมีประสิทธิภาพและหลีกเลี่ยงความเสียหายที่เกิดจากการทำงานที่ไม่เหมาะสม
▪ให้กระบอกกาวด้านล่างซึ่งใช้แท่งฟันเพื่อปรับด้านซ้ายและขวาของกระบอกกาวซึ่งใช้งานง่าย (ต้องเลือกระบบสเปรย์กาวที่เกี่ยวข้อง)
▪ใช้หน้าจอสัมผัสและระบบควบคุม PLC, ระบบปฏิบัติการควบคุมระยะไกล, พร้อมกับการนับตาแมว, การนับเชิงปริมาณ, พร้อมกับอุปกรณ์เตะกระดาษอัตโนมัติ;อุปกรณ์อิงค์เจ็ท, ฟังก์ชั่นที่ครอบคลุมมากขึ้น;
▪ตารางแรงดันลำเลียงใช้วัสดุพิเศษ ปรับแรงดันด้วยแรงดันอากาศ และติดตั้งสายพานฟองน้ำเพื่อให้แน่ใจว่าผลิตภัณฑ์สมบูรณ์แบบ
▪One ประแจหกเหลี่ยมสามารถปรับอุปกรณ์เสริมการปรับทั้งหมด ใช้งานง่าย;
▪เครื่องนี้สามารถผลิตกระดาษแข็งด้านล่างแบบตะขอสองพับและสี่พับและกล่องบรรจุภัณฑ์แบบลามิเนต
▪เครื่องนี้สามารถเพิ่มฟังก์ชันกล่องสี่/ฐานสิบหกได้
2. พารามิเตอร์ทางเทคนิค:
ก.ข้อกำหนด JH-1100-PCW:
ข. ส่วนประกอบ:
แบ่งออกเป็นเจ็ดโมดูล: ส่วนฟีดเดอร์ ส่วนจัดตำแหน่ง ส่วนก่อนพับ และตะขอส่วนพับขึ้นรูป ส่วนกด และส่วนลำเลียง
▪ ส่วนป้อนกระดาษมีระบบขับเคลื่อนมอเตอร์อิสระ และโหมดป้อนกระดาษจะซิงโครไนซ์กับโฮสต์
▪ สายพานป้อนกระดาษหนา 30 มม. เจ็ดเส้น;ปรับแผ่นโลหะ 10 มม. ในแนวนอนเพื่อกำหนดความกว้าง
▪ ล้อตัวนำไฟฟ้าลายนูนจะนำทางสายพานออกกระดาษด้านซ้ายและขวามีแผ่นกั้นสำหรับปรับซ้ายขวาตามรูปแบบสินค้า
▪ มีมีดดีดกระดาษสามอันสำหรับส่วนกระดาษเพื่อปรับความยาวไม่สมมาตรตามตัวอย่างจริง
▪ อุปกรณ์สั่นสะเทือนจะทำงานร่วมกับมอเตอร์เพื่อป้อนกระดาษได้อย่างถูกต้องและรวดเร็ว ต่อเนื่องและอัตโนมัติ
▪ ส่วนป้อนกระดาษสามารถวางกระดาษซ้อนกันได้สูง 400 มม. พร้อมอุปกรณ์กำจัดฝุ่นพร้อมล้อขนเพื่อให้ป้อนกระดาษได้อย่างราบรื่น
▪ผู้ปฏิบัติงานสามารถควบคุมสวิตช์ป้อนกระดาษในพื้นที่ปฏิบัติงานใดก็ได้
▪ กระดาษแข็งที่ส่งโดยส่วนป้อนกระดาษสามารถแก้ไขได้โดยส่วนแก้ไขเพื่อให้แน่ใจว่าการลำเลียงถูกต้อง
▪ แรงดันไดรฟ์ด้านบนสามารถปรับขึ้นและลงเพื่อปรับให้เข้ากับความหนาของกระดาษแข็งต่างๆ
▪การออกแบบพิเศษสามารถพับเส้นพับแรกได้ 180 องศา และพับเส้นที่สามได้ 165 องศาเปิดกล่องได้ง่ายขึ้น
▪สามารถอัพเกรดเพื่อติดตั้งระบบป้องกันการเกี่ยวสี่/หก (อุปกรณ์เสริม)
▪มาพร้อมกับชุดตะขอด้านล่าง กลไกการปรับ การออกแบบที่เหมาะและยืดหยุ่น การทำงานที่รวดเร็วและง่ายดาย
▪แผ่นสายพานส่วนบนแบบแบ่งส่วนรวมกับการออกแบบพิเศษ สามารถปรับขยายและหดได้ตามความต้องการของผลิตภัณฑ์ โดยไม่จำเป็นต้องตึงสายพาน
▪กระบอกกาวด้านล่างติดตั้งแต่ละด้าน ความจุขนาดใหญ่ และถูกเลือกตามสถานการณ์จริงปริมาณกาวของกระบอกกาวสามารถปรับได้ เสถียร และบำรุงรักษาง่ายความหนาของล้อกาวที่ให้มาคือ 4 มม. และยังสามารถเลือกได้ตามความต้องการพิเศษของลูกค้ากระบอกกาวแข็งแรงวัสดุสแตนเลสทนทาน
▪กาวด้านล่างเสร็จสมบูรณ์โดยอุปกรณ์ด้านล่างของเบ็ดสี่ชุด
▪สายพานด้านล่างคือ 30 มม. สายพานด้านบนคือ 20 มม. และแผ่นสายพานแรงดันด้านบนสามารถเลื่อนขึ้นและลงเพื่อปรับให้เข้ากับความหนาของกระดาษแข็งที่แตกต่างกัน
▪เส้นพับที่สองคือ 180 องศา และเส้นพับที่สี่คือ 180 องศา
▪การออกแบบพิเศษความเร็วของสายพานลำเลียงด้านซ้ายและขวาของส่วนพับสามารถปรับแยกกันได้ เพื่อแก้ไขทิศทางการเคลื่อนที่ของกล่องเปล่าเพื่อให้แน่ใจว่าการลำเลียงตรง
▪ใช้ตัวนับโฟโตอิเล็กทริกเพื่อหยิบกระดาษและระบบฉีดน้ำอเนกประสงค์โดยอัตโนมัติ
▪อุปกรณ์ตรวจจับกระดาษติด
▪การปรับสายพานด้านบนและด้านล่างทำได้ง่ายและสะดวก
▪เดอะกระดาษฟังก์ชั่นตบมือเป็นตัวเลือก
▪สายพานแท่นกดแบบเคลื่อนที่ได้สองแผ่นซ้ายและขวาสามารถปรับแบบออนไลน์ได้ตามความต้องการในการเรียงซ้อนของผลิตภัณฑ์เพื่อปรับปรุงประสิทธิภาพการผลิต
▪เข็มขัดฟองน้ำพิเศษใช้สำหรับกดส่วนเว้าของปึกกล่อง
▪การปรับแรงดันลม ง่ายต่อการปรับ ได้อย่างมีประสิทธิภาพสามารถให้แรงดันสม่ำเสมอพอดี
▪ในโหมดอัตโนมัติ จะเชื่อมโยงกับอัตราส่วนโฮสต์เพื่อปรับปรุงความเสถียรของการวางซ้อนการผลิต
| เลขที่ | สิ่งของ | ยี่ห้อ | ต้นทาง |
| 1 | มอเตอร์หลัก | ซีบีมอเตอร์ | ไต้หวัน |
| 2 | ตัวแปลงความถี่ | นวัตกรรม | จีน |
| 3 | HMI | แผงควบคุมหลัก | จีน |
| 4 | สายพานซิงโครนัส | ประตู | สหรัฐอเมริกา |
| 5 | แบริ่งไดรฟ์หลัก | สกสค./สกฟ | ญี่ปุ่น สวีเดน |
| 6 | แกนหลัก | ไต้หวัน | |
| 7 | สายพานป้อนกระดาษ | นิตยา | ญี่ปุ่น |
| 8 | เข็มขัดแบน | นิตยา | ญี่ปุ่น |
| 9 | บมจ | ฟาเต็ก | ไต้หวัน |
| 10 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ | ฝรั่งเศส |
| 11 | ทางตรง | สตาฟ | ไต้หวัน |
| 12 | การตรวจสอบทางอิเล็กทรอนิกส์ | ซัน | ญี่ปุ่น |
| เลขที่ | สิ่งของ | ฉวน | ข้อสังเกต |
| 1 | กล่องเครื่องมือและเครื่องมือการทำงาน | 1 | มาตรฐาน |
| 2 | เคาน์เตอร์ตาแมว | 1 | มาตรฐาน |
| 3 | จำนวนการเตะ | 1 | มาตรฐาน |
| 4 | แผ่นระดับ | 16 | มาตรฐาน |
| 5 | ท่อแนวนอน 15 เมตร | 1 | มาตรฐาน |
| 6 | จอคอมพิวเตอร์ | 1 | มาตรฐาน |
| 7 | สกรู | 1 | มาตรฐาน |
รายการตัวเลือก:
แนะนำรายการอะไหล่
| เลขที่ | สิ่งของ | ปริมาณ | ราคาต่อหน่วย (USD) |
| 1 | ให้เทปกระดาษ | 1 | 723 |
| 2 | สายพานซิงโครนัส | 1 | 52 |
| 3 | สายพานร่องวี | 1 | 1088 |
| 4 | เข็มขัดแบน | 1 | 2341 |
| 5 | น๊อตพลาสติก | 10 | 3 |
| 6 | เข็มขัดฟองน้ำ | 1 | 142 |
| 7 | ปุ่มฉุกเฉิน | 1 | 6 |
| 8 | รูสกรู | 20 | 1 |
| 9 | น็อตเหลี่ยม | 20 | 1 |
| 10 | ขอเกี่ยวชิ้นล่าง | 1 | 342 |
| 11 | ที่ยึด | 1 | 470 |
