สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
MTM/DINGXING
ได้รับการรับรอง:
ISO/CE
หมายเลขรุ่น:
SF-102
ผลิตในเซี่ยงไฮ้โดย Shenzhen Modern Top Machinery Co., Ltd และ Shanghai YOCO Printing Machinery Co., Ltd ภายใต้ลิขสิทธิ์จาก Steinemann ประเทศสวิตเซอร์แลนด์
| 2. ข้อมูลจำเพาะ | ||
| สูงสุดขนาดแผ่น (กว้าง x ยาว) | 740 x 1040 | มม |
|
นาที.ขนาดแผ่น (กว้าง x ยาว) น้ำหนักแผ่น |
340 x 300 100 - 600 |
มม กรัม/ตร.ม |
| สูงสุดเอาต์พุตแผ่น *) | 10,000 | สเปรดชีต |
| หรือสูงสุดความเร็วในการผลิต | 80-100 | |
| เมตร/นาที | ||
| กำลังติดตั้ง | 42 | เควีเอ |
| การใช้พลังงาน (ค่าเฉลี่ยที่ 400 V, 50 / 60 Hz) | 20 - 25 | เควีเอ |
| ความหนาของฟิล์ม *) | 10 - 100 | ของฉัน |
| สูงสุดความกว้างของฟิล์ม | 1020 | มม |

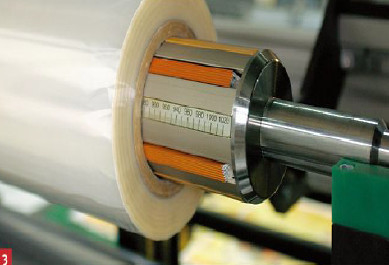

| สูงสุดเส้นผ่านศูนย์กลางม้วนฟิล์ม | 410 | มม |
3. คำอธิบายของแต่ละส่วน
อันดับ1
แผ่น ฟีดเดอร์ SFI 108/145ล
ถาดป้อนพร้อมโต๊ะ ป้อนผ้าปูที่นอนในลักษณะซ้อนทับกัน
ตัวป้อนจะดูดกระดาษจากส่วนท้ายและติดตั้งแผ่นตอกเสาเข็มที่ช่วยให้ปรับปึกด้านข้างได้หัวเป่าลมด้านข้างที่ปรับได้จะสร้างเบาะลมใต้แผ่นกระดาษและรับประกันแผ่นงานที่เหมาะสมโดยการป้อนแผ่นแม้ด้วยความเร็วสูง
ด้วยการควบคุมสองแผ่น
อันดับ2

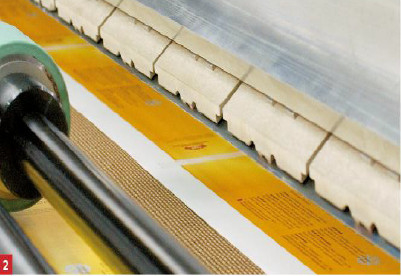

แผ่นงานจะซ้อนทับกันอย่างต่อเนื่องในชุดจัดตำแหน่งแผ่น โดยปรับให้ชนกับตัวหยุดด้านหน้าจนถึงส่วนใต้ที่ต้องการสำหรับการเคลือบที่จัดแนวด้านข้างโดยอุปกรณ์วางด้านกลไก (ด้านการทำงาน) จากนั้นจึงเร่งความเร็วในการผลิต
ความยาวของการทับซ้อนกัน
0 – 30 มม
อันดับ3
แปรงหมุนสองตัวพร้อมระบบดูดฝุ่นในตัวและตัวกรองฝุ่นทำความสะอาดพื้นผิวของวัสดุพิมพ์จากสิ่งสกปรกที่หลุดออก
ปฏิทินใช้สำหรับทำความสะอาดพื้นผิวของแผ่นกระดาษจากการปนเปื้อน (แป้งป้องกันคราบสกปรก ฯลฯ)
ลูกกลิ้งโครเมี่ยมแบบอุ่นจะจับอนุภาคและเลื่อนแผ่นงานไปพร้อม ๆ กัน
หมายถึงความดันที่สอดคล้องกันระบบการรักษาพยาบาลจะทำความสะอาดลูกกลิ้งโครเมี่ยมอย่างต่อเนื่องส่งผลให้ใช้กาวน้อยลง
| เส้นผ่านศูนย์กลางของลูกกลิ้งปฏิทินแบบโครเมี่ยม | 180 | มม |
| เส้นผ่านศูนย์กลางของลูกกลิ้งดันเคาน์เตอร์ | 180 | มม |
| อุณหภูมิพื้นผิวของน้ำร้อนสูงถึง | 80 | องศาเซลเซียส |
| ช่องว่างของลูกกลิ้งปรับได้ไม่สิ้นสุด | 0 – 2 | มม |
อันดับ4
เคลือบหน่วยประกอบด้วย:
70 – 90° C และประกอบด้วย:
ประกอบด้วยลูกกลิ้งเหล็กชุบโครเมียมและลูกกลิ้งดันเคาน์เตอร์ยาง ทั้งสองถูกขับเคลื่อนโดยอิสระลูกกลิ้งเคลือบจะไม่ให้ความร้อนและรับประกันว่าเกี่ยวข้องกับการตั้งค่าช่องว่างที่ปรับได้ซึ่งให้มา พื้นผิวเรียบเสมอกันโดยไม่ขึ้นกับน้ำหนักสิ่งนี้ทำให้มั่นใจได้ถึงแรงกดสวนกลับสูงและแรงกดเคลือบต่ำ ป้องกันการบิดเบี้ยวของแผ่น
“Hot-Knife” แบบหมุนที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ตั้งอยู่ทันทีหลังจากสถานีเคลือบจะแยกแผ่นฟิล์มทีละแผ่นโดยไม่ขึ้นกับความกว้างของฟิล์มและความเร็วของเครื่องความแม่นยำในการแยก ± 1 มม.
อันดับ5

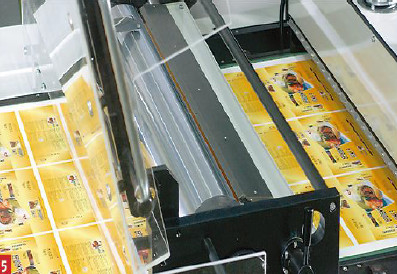

สำหรับวางกระดาษเคลือบ / แผ่นกระดานที่แยกไว้การก่อตัวของเสาเข็มควบคุมโดยตัวหยุดด้านหน้าและด้านหลังและตัวจ็อกเกอร์ด้านข้างสองตัว
อันดับ6
*** ระบบควบคุมไฟฟ้าและ PLC ใช้ Siemens !
ใช้ PLC S7-1200 ล่าสุดของ Siemens, การป้อนกระดาษ, มอเตอร์หลัก, การจัดส่ง, ปั๊มกาว ใช้โปรแกรมเมอร์ PLC อิสระ
ผ่านระบบเครือข่าย Siemens Profinet เพื่อให้เกิดการควบคุมจากส่วนกลางแบบกระจายอำนาจเซอร์โวและการแปลงความถี่ทั้งหมดควบคุมโดยเครือข่าย Profinet
เครื่องนี้มาพร้อมกับค่าทดสอบและระบบตรวจสอบที่ตั้งโปรแกรมได้ชุดควบคุมและระบบขับเคลื่อนที่ติดตั้งภายในเครื่องจะเชื่อมต่อกับตัวควบคุมหลักด้วยลิงก์อีเทอร์เน็ตแผงสัมผัสพร้อมหน้าจอสีที่ติดตั้งไว้ใช้สำหรับการทำงานของเครื่องทั้งหมดการควบคุมการทำงานในตัวเครื่องเพิ่มเติมช่วยให้สามารถเข้าถึงโมดูลเครื่องจักรที่เกี่ยวข้องได้อย่างแม่นยำ
หน้าจอแสดงการทำงานแบบแผนผังที่ชัดเจนจะแนะนำผู้ปฏิบัติงานในระหว่างขั้นตอนการตั้งค่าทั้งหมด การผลิตและการทำความสะอาด โดยใช้การแสดงสีและหน้าต่างข้อความ
ระบบจัดการงานที่รวมอยู่ด้วยช่วยให้สามารถจดจำการตั้งค่าเครื่องได้ในกรณีที่มีงานเกิดซ้ำ
หากต้องการระบบการจัดการเครื่องจักรที่สมบูรณ์สามารถติดตั้งเพิ่มเติมหรือจัดหาได้ตามต้องการ
การควบคุมเมนูอย่างง่ายพร้อมตัวบ่งชี้สีและหน้าต่างข้อความรองรับผู้ควบคุมระบบรองรับการวินิจฉัยข้อผิดพลาด
อันดับ7
แผนผังแสดงวงจรการทำงานการปรับการตั้งค่าโฆษณาทำได้โดยการสัมผัสหน้าจอง่ายๆสถานะของเครื่องจะแสดงเป็นรหัสสี
จำเป็นต้องมีนักแปล ซึ่งจะอยู่ในบัญชีของลูกค้า
