ตัวละลายกาวกล่องกระดาษลูกฟูกเครื่องวางโฟลเดอร์ 420mm-1900mm

เครื่องทากาวโฟลเดอร์อัตโนมัติความเร็วสูง

JH-1900F-PCW

JH-1900 เครื่องทากาวโฟลเดอร์กระดาษแข็งอัตโนมัติ

1. คำอธิบายผลิตภัณฑ์

JHF-1900F-PCW เป็นรุ่นอเนกประสงค์ ส่วนใหญ่เหมาะสำหรับบรรจุภัณฑ์ขนาดกลาง กระดาษแข็ง 300 กรัม -800 กรัม บรรจุภัณฑ์ลูกฟูก 1 มม. - 10 มม. พับสองชั้นและก้นตะขอเครื่องนี้ยังสามารถผลิตแบบเคลือบสองชั้นและ E, CBA ห้าชั้นแรงดันแบนตายตัดหรือพิมพ์น้ำแบบโรตารี่ตัดร่องลูกฟูกลูกฟูกสองชั้นรุ่นด้านล่างตะขอ เครื่องทั้งหมดมีการเปลี่ยนแปลงที่หลากหลายมากขึ้น ง่าย การแก้จุดบกพร่อง การทำงานที่ง่ายและสะดวกเครื่องนี้มีตัวระบุตำแหน่งการแก้ไขกระดาษแข็งที่ไม่เหมือนใคร อุปกรณ์หักกล่องเรียงซ้อนอย่างต่อเนื่องใช้เทอร์มินัลแบบสัมผัสและระบบปฏิบัติการ PLC (ตัวเลือกระบบวินิจฉัยออนไลน์ระยะไกล)ติดตั้งระบบปฏิบัติการควบคุมระยะไกล โครงสร้างการส่งกำลังใช้ชุดส่งกำลังมอเตอร์อิสระที่จัดกลุ่มไว้ การทำงานที่เสถียร ไม่มีเสียงรบกวน และแรงดันสายพานด้านบนได้รับการปรับด้วยแรงลมมีความเสถียรและมีประสิทธิภาพและตอบสนองความต้องการของการดำเนินงานของมนุษย์ได้อย่างเต็มที่เครื่องนี้ผลิตตามมาตรฐาน CE ของยุโรปนี้เครื่องมาพร้อมกับระบบ 4/6 จุด

2. พารามิเตอร์ทางเทคนิค:

A. ข้อมูลจำเพาะของ JHF-1900F-PCW:

1) คุณภาพกระดาษที่ใช้งานได้: กระดาษแข็งสีขาว (300-800 แกรม), ประกบหน้าและเคลือบ E, C/B/Aลูกฟูกห้าชั้น

2. วิธีการป้อนกระดาษ: ด้วยสายพานดูดอย่างถูกต้องโดยอัตโนมัติและต่อเนื่อง
3. ความเร็วเชิงกลในการเกาะติด (สูงสุด): 250 ม./นาที
4. ความกว้างของกล่อง: 420mm-1900mm
5. ขนาดเครื่อง (ยาว×กว้าง×สูง/มม.): 23000×2740×2000/มม.
6. กาว: ตัวถูกละลาย
7. น้ำหนักรวม(โดยประมาณ) : 18.5T
8. กำลังไฟฟ้าที่ต้องการ: ประมาณ 48KW

ข. ส่วนประกอบ:

แบ่งออกเป็นหกโมดูล: ส่วนป้อน, ส่วนจัดตำแหน่งด้านข้าง, ส่วนป้องกันตะขอ, โมดูลพับขึ้นรูป, โมดูลการกดและการนับ, ส่วนสายพานลำเลียง

• ส่วนป้อน:

ประกอบด้วยสายพานดูดกระดาษกว้าง 60 มม. 7 ชิ้น;แผ่นโลหะขนาด 10 มม. ถูกปรับในแนวนอนเพื่อตั้งค่าความกว้าง และล้อเลื่อนลายนูนจะนำทางสายพานออกกระดาษมีแผ่นกั้นด้านซ้ายและขวาซึ่งสามารถเลื่อนไปทางซ้ายและขวาได้ตามรูปแบบสินค้าแผนกป้อนกระดาษมีมีดออกกระดาษสามชุดมีดตัดกระดาษปรับความยาวไม่สมมาตรตามตัวอย่างจริงอุปกรณ์ดูดทำงานร่วมกับมอเตอร์เพื่อป้อนกระดาษอย่างรวดเร็ว ง่ายดาย และต่อเนื่องโดยอัตโนมัติส่วนป้อนกระดาษสามารถวางกระดาษซ้อนกันได้ที่ความสูง 400 มม. และแรงดันป้อนด้านบนเป็นแบบนิวแมติกเพื่อให้ป้อนกระดาษลูกฟูกได้อย่างราบรื่นผู้ปฏิบัติงานสามารถควบคุมสวิตช์ป้อนกระดาษในพื้นที่ปฏิบัติการใดก็ได้

• ส่วนการจัดตำแหน่งด้านข้าง:

โครงสร้างสามแผ่นใช้หลักการของพุชเกจและเกจด้านข้าง ซึ่งสามารถแก้ไขกระดาษแข็งที่เอียงเพื่อให้ป้อนได้อย่างราบรื่นและราบรื่น

• ต่อต้านตะขอ

โครงสร้างแบบสามแผ่น สายพานด้านบนเป็นประเภทไดรฟ์หลัก เพื่อให้การลำเลียงกระดาษเป็นไปอย่างราบรื่นสายพานด้านล่างคือ 50 มม. สายพานด้านบนคือ 30 มม. และสายพานแรงดันด้านบนจะเลื่อนขึ้นและลงด้วยลมเพื่อปรับให้เข้ากับความหนาของกระดาษแข็งที่แตกต่างกันติดตั้งระบบ anit-hook ร่วมมือกับระบบ 4/6 จุดเพื่อให้แน่ใจว่าการขึ้นรูปกล่องนั้นดี

• ต่อต้านตะขอ:

โครงสร้างสามแผ่น สายพานด้านบนเป็นสายพานหลักกว้าง 30 มม. และสายพานด้านล่างกว้าง 50 มม. เพื่อให้การขนส่งกระดาษราบรื่น

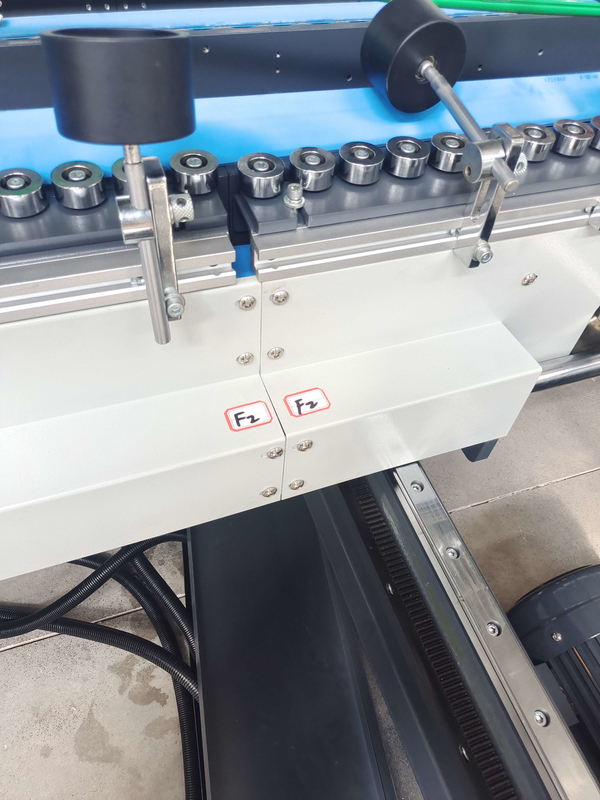

• โมดูลการขึ้นรูปพับ

โครงสร้างสามแผ่น สายพานด้านบนเป็นประเภทไดรฟ์หลัก เพื่อให้แน่ใจว่าการลำเลียงกระดาษราบรื่นประกอบด้วยสายพานด้านล่าง 50 มม. และไม้ค้ำกว้าง 60 มม.ด้านซ้ายและขวาเสร็จสิ้นด้วยเส้นพับที่สอง 180 องศา และเส้นพับที่สี่ 180 องศาจะรวมกันอย่างสมบูรณ์ล้อเลื่อนซ้ายและขวาปรับตามตำแหน่งต่างๆ เพื่อให้เข้ากับกล่องพับได้อย่างราบรื่นยิ่งขึ้นตลับลูกปืนส่วนล่างช่วยพยุงสายพานให้ทำงานได้อย่างถูกต้องสายพานพับถูกขับเคลื่อนอย่างอิสระ และความเร็วของสายพานพับสามารถปรับได้อย่างอิสระ ดังนั้นผลิตภัณฑ์จะไม่มีการติดกาวผิดแนว

• โมดูลการกดและการนับ:

เกียร์บนและล่างสามารถปรับความยาวได้และติดตั้งอุปกรณ์จัดแนวเพื่อแก้ไขข้อผิดพลาดที่เกิดขึ้นระหว่างกระบวนการพับกล่อง และเส้นพับทั้งสองด้านของกล่องสามารถแบนและแก้ไขได้เมื่อกล่องห้าชั้นผลิตโดยอุปกรณ์แบนเมื่อผลิตกล่องวางด้านล่าง จะติดตั้งอุปกรณ์บล็อกด้านหน้าแบบใช้ลมวิธีการสะสมกล่องอัตโนมัติอย่างต่อเนื่องช่วยให้มั่นใจว่ากล่องเข้าสู่แผนกลำเลียงอย่างเรียบร้อยมันใช้อุปกรณ์อัตโนมัติเคาน์เตอร์ไฟฟ้ามีการติดตั้งระบบแรงดันอากาศและระบบลำเลียงแรงดันล้อกดสามารถปรับได้ตามประเภทกล่องและคุณภาพกระดาษที่แตกต่างกันเพื่อให้การกดกล่องสมบูรณ์แบบยิ่งขึ้น

• ส่วนลำเลียง:

การใช้โครงสร้างการส่งผ่านหลักบนและล่างที่เป็นอิสระ สายพานกดด้านบนสามารถเคลื่อนไปข้างหน้าและข้างหลังตามความยาวของกล่องการผลิต สายพานป้อนเข้ามีความนุ่มนวลและปานกลาง และจะไม่บดขยี้ผลิตภัณฑ์สำเร็จรูปการกดที่สมดุล การลำเลียงที่ประณีต ทำให้มั่นใจในคุณภาพที่สมบูรณ์แบบความเร็วของชิ้นส่วนลำเลียงนั้นตรงกับความเร็วการทำงานของเครื่องจักรหลักเครื่องใช้ไฟฟ้าจะถูกปรับโดยอัตโนมัติและสามารถเลือกการใช้งานและความเร็วด้วยตนเองได้มีสองชุดอุปกรณ์ฟังก์ชั่นการกดด้านหน้าและการกดกระดาษการแก้จุดบกพร่องและการดำเนินการทำได้ง่ายและสะดวกในการปรับเปลี่ยน

3. รายการชิ้นส่วนหลัก

4. รายการอะไหล่
