รายละเอียดสินค้า:
|
ความกว้างของกล่อง: | 420mm-2400mm | คุณภาพกระดาษที่ใช้ได้: | กระดาษแข็งสีขาว (350-800 แกรม), ลามิเนต E, กระดาษแข็งลูกฟูก CBA |
---|---|---|---|
ความเร็วเครื่องกล: | 250 เมตร/นาที | สี: | กำหนดเอง |
แสงสูง: | เครื่องทากาวโฟลเดอร์กล่องขนาดกลาง,ทากาวโฟลเดอร์กล่องความกว้าง 2400 มม.,ทากาวโฟลเดอร์กล่องความเร็วสูง 2400 มม |
เครื่องทากาวโฟลเดอร์อัตโนมัติความเร็วสูง
JH-2400F-PCW
1.
JH-2400PCW-F เป็นรุ่นอเนกประสงค์ ส่วนใหญ่เหมาะสำหรับบรรจุภัณฑ์ขนาดกลาง กระดาษแข็ง 300 กรัม -800 กรัม บรรจุภัณฑ์ลูกฟูก 1 มม. - 10 มม. พับสองชั้นและก้นตะขอเครื่องนี้ยังสามารถผลิตแบบเคลือบสองชั้นและ E, CBA ห้าชั้นแรงดันแบนตายตัดหรือพิมพ์น้ำแบบโรตารี่ตัดร่องลูกฟูกลูกฟูกสองชั้นรุ่นด้านล่างตะขอ เครื่องทั้งหมดมีการเปลี่ยนแปลงที่หลากหลายมากขึ้น ง่าย การแก้จุดบกพร่อง การทำงานที่ง่ายและสะดวกเครื่องนี้มีตัวระบุตำแหน่งการแก้ไขกระดาษแข็งที่ไม่เหมือนใคร อุปกรณ์หักกล่องแบบเรียงซ้อนอย่างต่อเนื่องใช้เทอร์มินัลแบบสัมผัสและระบบปฏิบัติการ PLC (ตัวเลือกระบบวินิจฉัยออนไลน์ระยะไกล)ติดตั้งระบบปฏิบัติการควบคุมระยะไกล โครงสร้างการส่งกำลังใช้ชุดส่งกำลังมอเตอร์อิสระที่จัดกลุ่มไว้ การทำงานที่เสถียร ไม่มีเสียงรบกวน และแรงดันสายพานด้านบนได้รับการปรับด้วยแรงลมมีความเสถียรและมีประสิทธิภาพและตอบสนองความต้องการของการดำเนินงานของมนุษย์ได้อย่างเต็มที่เครื่องนี้ผลิตตามมาตรฐาน CE ของยุโรปนี้เครื่องมาพร้อมกับระบบ 4/6 จุด
2. พารามิเตอร์ทางเทคนิค:
A. ข้อมูลจำเพาะของ JH-2400PCW-F:
1) คุณภาพกระดาษที่ใช้งานได้: กระดาษแข็งสีขาว (300-800 แกรม), ประกบหน้าและเคลือบ E, C/B/Aลูกฟูกห้าชั้น
ข. ส่วนประกอบ:
แบ่งออกเป็นหกโมดูล: ส่วนป้อน, ส่วนจัดตำแหน่งด้านข้าง, ส่วนป้องกันตะขอ, โมดูลพับขึ้นรูป, โมดูลการกดและการนับ, ส่วนสายพานลำเลียง
ประกอบด้วยสายพานดูดกระดาษกว้าง 60 มม. 7 ชิ้น;แผ่นโลหะขนาด 10 มม. ถูกปรับในแนวนอนเพื่อตั้งค่าความกว้าง และล้อเลื่อนลายนูนจะนำทางสายพานออกกระดาษมีแผ่นกั้นด้านซ้ายและขวาซึ่งสามารถเลื่อนไปทางซ้ายและขวาได้ตามรูปแบบสินค้าแผนกป้อนกระดาษมีมีดออกกระดาษสามชุดมีดตัดกระดาษปรับความยาวไม่สมมาตรตามตัวอย่างจริงอุปกรณ์ดูดทำงานร่วมกับมอเตอร์เพื่อป้อนกระดาษอย่างรวดเร็ว ง่ายดาย และต่อเนื่องโดยอัตโนมัติส่วนป้อนกระดาษสามารถวางกระดาษซ้อนกันได้ที่ความสูง 400 มม. และแรงดันป้อนด้านบนเป็นแบบนิวแมติกเพื่อให้ป้อนกระดาษลูกฟูกได้อย่างราบรื่นผู้ปฏิบัติงานสามารถควบคุมสวิตช์ป้อนกระดาษในพื้นที่ปฏิบัติการใดก็ได้
โครงสร้างสามแผ่นใช้หลักการของพุชเกจและเกจด้านข้าง ซึ่งสามารถแก้ไขกระดาษแข็งที่เอียงเพื่อให้ป้อนได้อย่างราบรื่นและราบรื่น
โครงสร้างแบบสามแผ่น สายพานด้านบนเป็นประเภทไดรฟ์หลัก เพื่อให้การลำเลียงกระดาษเป็นไปอย่างราบรื่นสายพานด้านล่างคือ 50 มม. สายพานด้านบนคือ 30 มม. และสายพานแรงดันด้านบนจะเลื่อนขึ้นและลงด้วยลมเพื่อปรับให้เข้ากับความหนาของกระดาษแข็งที่แตกต่างกันติดตั้งระบบ anit-hook ร่วมมือกับระบบ 4/6 จุดเพื่อให้แน่ใจว่าการขึ้นรูปกล่องนั้นดี
โครงสร้างสามแผ่น สายพานด้านบนเป็นสายพานหลักกว้าง 30 มม. และสายพานด้านล่างกว้าง 50 มม. เพื่อให้การขนส่งกระดาษราบรื่น
โครงสร้างสามแผ่น สายพานด้านบนเป็นประเภทไดรฟ์หลัก เพื่อให้แน่ใจว่าการลำเลียงกระดาษราบรื่นประกอบด้วยสายพานด้านล่าง 50 มม. และไม้ค้ำกว้าง 60 มม.ด้านซ้ายและขวาเสร็จสิ้นด้วยเส้นพับที่สอง 180 องศา และเส้นพับที่สี่ 180 องศาจะรวมกันอย่างสมบูรณ์ล้อเลื่อนซ้ายและขวาปรับตามตำแหน่งต่างๆ เพื่อให้เข้ากับกล่องพับได้อย่างราบรื่นยิ่งขึ้นตลับลูกปืนส่วนล่างช่วยพยุงสายพานให้ทำงานได้อย่างถูกต้องสายพานพับถูกขับเคลื่อนอย่างอิสระ และความเร็วของสายพานพับสามารถปรับได้อย่างอิสระ ดังนั้นผลิตภัณฑ์จะไม่มีการติดกาวผิดแนว
เกียร์บนและล่างสามารถปรับความยาวได้และติดตั้งอุปกรณ์จัดแนวเพื่อแก้ไขข้อผิดพลาดที่เกิดขึ้นระหว่างกระบวนการพับกล่อง และเส้นพับทั้งสองด้านของกล่องสามารถแบนและแก้ไขได้เมื่อกล่องห้าชั้นผลิตโดยอุปกรณ์แบนเมื่อผลิตกล่องวางด้านล่าง จะติดตั้งอุปกรณ์บล็อกด้านหน้าแบบใช้ลมวิธีการสะสมกล่องอัตโนมัติอย่างต่อเนื่องช่วยให้มั่นใจว่ากล่องเข้าสู่แผนกลำเลียงอย่างเรียบร้อยมันใช้อุปกรณ์อัตโนมัติเคาน์เตอร์ไฟฟ้ามีการติดตั้งระบบแรงดันอากาศและระบบลำเลียงแรงดันล้อกดสามารถปรับได้ตามประเภทกล่องและคุณภาพกระดาษที่แตกต่างกันเพื่อให้การกดกล่องสมบูรณ์แบบยิ่งขึ้น
การใช้โครงสร้างการส่งผ่านหลักบนและล่างที่เป็นอิสระ สายพานกดด้านบนสามารถเคลื่อนไปข้างหน้าและข้างหลังตามความยาวของกล่องการผลิต สายพานป้อนเข้ามีความนุ่มนวลและปานกลาง และจะไม่บดขยี้ผลิตภัณฑ์สำเร็จรูปการกดที่สมดุล การลำเลียงที่ประณีต ทำให้มั่นใจในคุณภาพที่สมบูรณ์แบบความเร็วของชิ้นส่วนลำเลียงนั้นตรงกับความเร็วการทำงานของเครื่องจักรหลักเครื่องใช้ไฟฟ้าจะถูกปรับโดยอัตโนมัติและสามารถเลือกการใช้งานและความเร็วด้วยตนเองได้มีสองชุดอุปกรณ์ฟังก์ชั่นการกดด้านหน้าและการกดกระดาษการแก้จุดบกพร่องและการดำเนินการทำได้ง่ายและสะดวกในการปรับเปลี่ยน
เลขที่ | สิ่งของ | ยี่ห้อ | ต้นทาง |

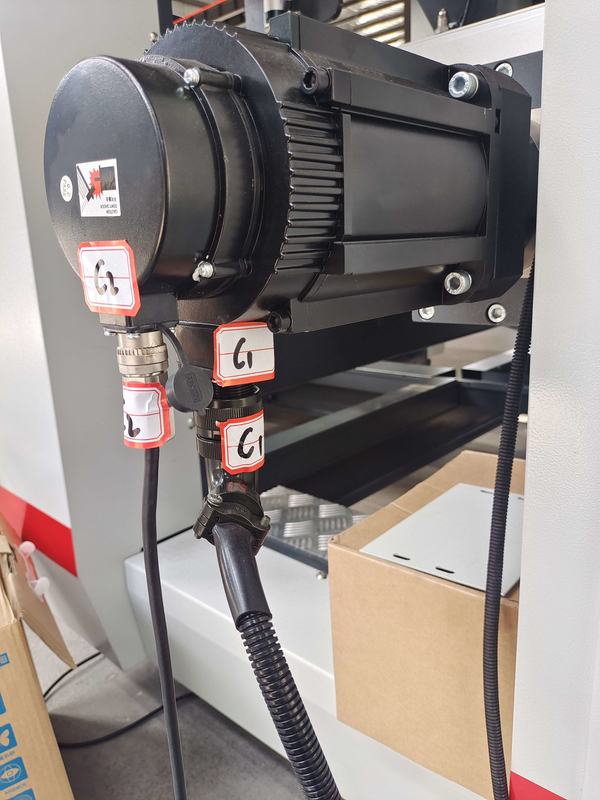

1 | มอเตอร์หลัก | ซีบีมอเตอร์ | ไต้หวัน |
2 | ตัวแปลงความถี่ | นวัตกรรม | จีน |
3 | HMI | นวัตกรรม | จีน |
4 | สายพานซิงโครนัส | ประตู | สหรัฐอเมริกา |
5 | แบริ่งไดรฟ์หลัก | สกสค./สกฟ | ญี่ปุ่น สวีเดน |
6 | แกนหลัก | เว่ยเมียว | ไต้หวัน |
7 | สายพานป้อนกระดาษ | นิตยา | ญี่ปุ่น |
8 | เข็มขัดแบน | นิตยา | ญี่ปุ่น |
9 | บมจ | นวัตกรรม | ไต้หวัน |
10 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ | ฝรั่งเศส |
11 | ทางตรง | สตาฟ | ไต้หวัน |
12 | ระบบกาว | เคคิวไอ | จีน |
13 | การตรวจสอบทางอิเล็กทรอนิกส์ | ซัน | ญี่ปุ่น |
เลขที่ | สิ่งของ | ฉวน | ข้อสังเกต |
1 | กล่องเครื่องมือและเครื่องมือการทำงาน | 1 | มาตรฐาน |
2 | เคาน์เตอร์ตาแมว | 1 | มาตรฐาน |
3 | จำนวนการเตะ | 1 | มาตรฐาน |
4 | แผ่นระดับ | 32 | มาตรฐาน |
5 | ท่อแนวนอน 15 เมตร | 1 | มาตรฐาน |
6 | จอคอมพิวเตอร์ | 1 | มาตรฐาน |
7 | ตะขอด้านล่างรวมกัน | 4 | มาตรฐาน |
8 | ชุดเข็มขัดฟองน้ำ | 4 | มาตรฐาน |
